■　テンプレートを利用したプレス金型設計のご紹介

プレス金型　3次元設計の効率UP、省力化の決め手は、「最適化した既存データをテンプレートとして流用する設計手法（アダプティブ設計手法）」の適用です。
このページでは、フェンダーライナー（フェンダートリム）成形型とトリム型を題材に、テンプレート（雛形）を利用した設計の事例をご紹介します。

■　テンプレートを使う理由　そのメリット



■設計スピードが向上します。
汎用テンプレートでは約50%。専用テンプレートではそれ以上の効果が期待できます。

■設計品質が安定します。
テンプレートは、技術の有形資産物です。フィードバックの蓄積と活用がリアルに行えます。

■型サイズが小さくなります。
すき間や位置関係、大きさなどの標準化により、ムリな大きさ、無駄な大きさが無くなります。

プレス金型設計　エムズ株式会社

■　テンプレートモデルの活用イメージ

テンプレートは、フィードバックの蓄積を、「リアル」に行うことが出来ます。
一度、作成すると、効果は持続し、また、実設計を重ねる度に、進化、成長していきます。

プレス金型設計テンプレート　エムズ株式会社

テンプレート　モデル


新規
設計

プレス金型設計テンプレート　エムズ株式会社

実設計　モデル


フィード
バック

プレス金型設計テンプレート　エムズ株式会社

テンプレート　モデル

■事例１　プレス金型設計 テンプレート（雛形）を使用した設計

※本事例は、フェンダーライナーの成形型です。
※本事例は、既存設計データより、その後、４機種に流用したものです。
※本事例の省力化率は、一からの設計と比べ、60％以上です。



プレス金型設計テンプレート　エムズ株式会社

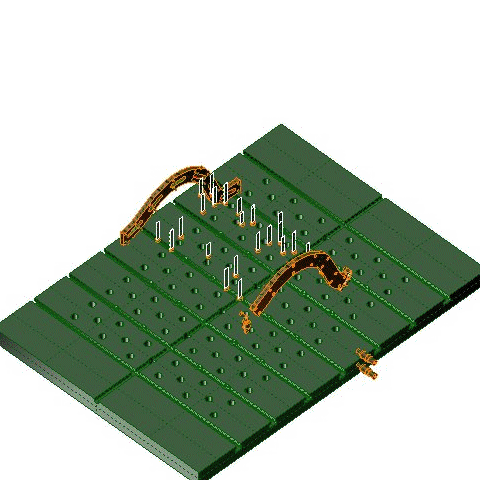

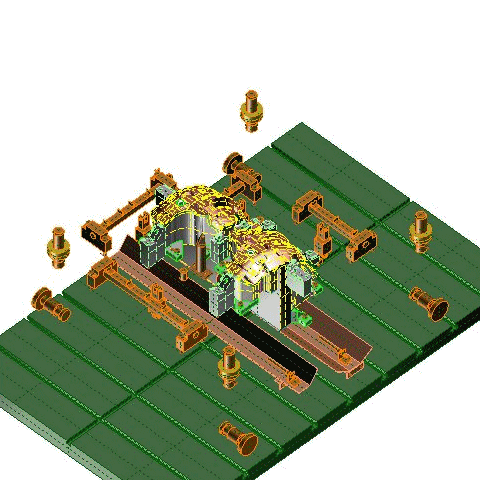

実例-Ａ／ドロー型(2CN)

プレス金型設計テンプレート　エムズ株式会社

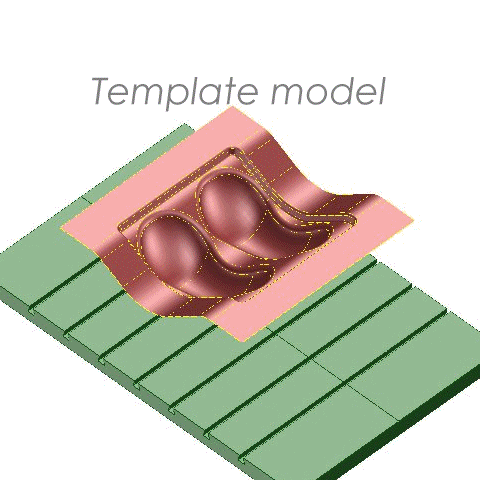

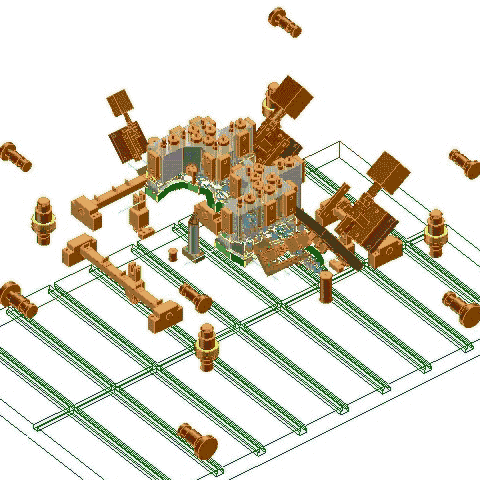

テンプレート／　ドロー型(6AA)

プレス金型設計テンプレート　エムズ株式会社

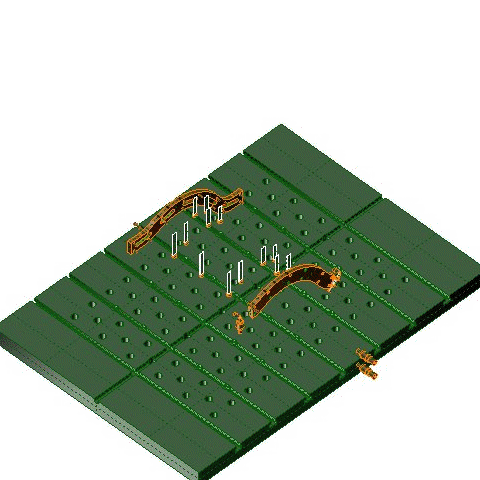

実例-Ｂ／ドロー型(6ZN)



プレス金型設計テンプレート　エムズ株式会社

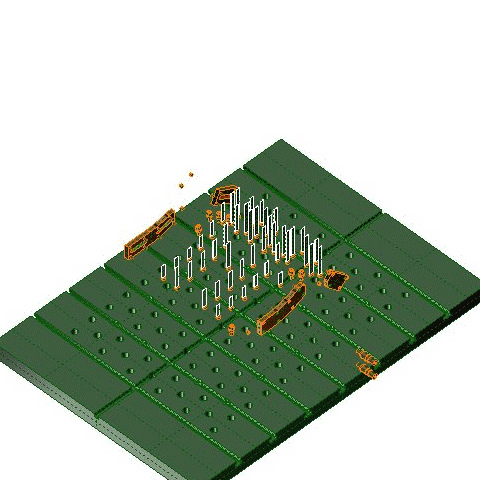

実例-Ｄ／ドロー型(6HC)

プレス金型設計テンプレート　エムズ株式会社

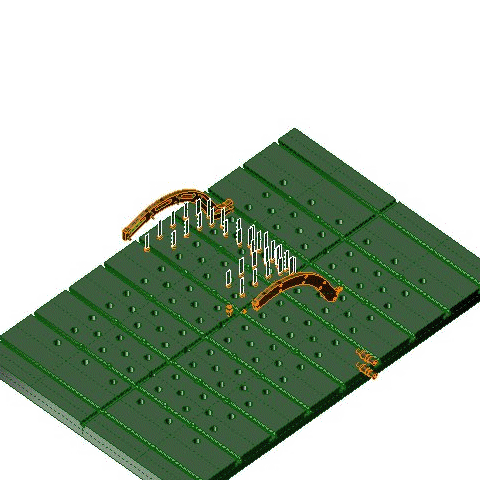

実例-Ｃ／ドロー型(3AT)

■事例２　プレス金型設計 テンプレート（雛形）を使用した設計

※本事例は、フェンダーライナーのトリム型です。
※本事例は、既存設計データより、その後、４機種に流用したものです。
※本事例の省力化率は、一からの設計と比べ、約50％です。



プレス金型設計テンプレート　エムズ株式会社

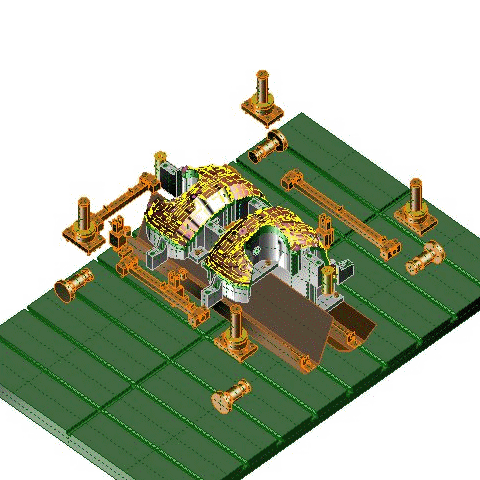

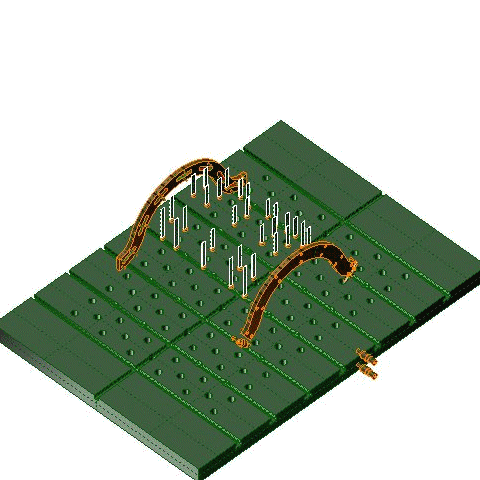

実例-Ａ／カムトリム型(2CN)

プレス金型設計テンプレート　エムズ株式会社

テンプレート／　カムトリム型(6AA)



プレス金型設計テンプレート　エムズ株式会社

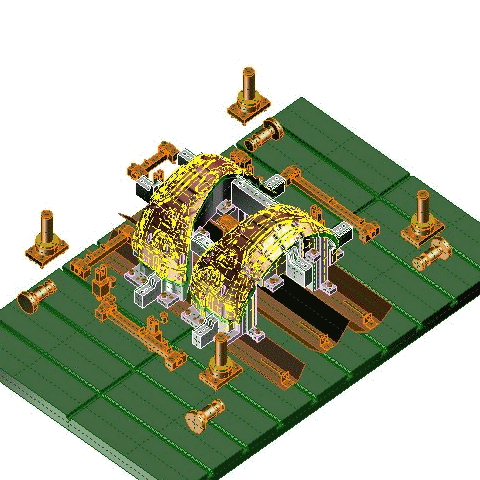

実例-Ｂ／カムトリム型(6ZN)



プレス金型設計テンプレート　エムズ株式会社

実例-Ｄ／カムトリム型(6HC)

プレス金型設計テンプレート　エムズ株式会社

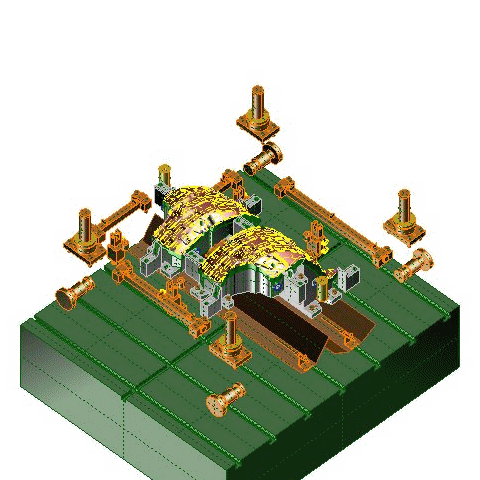

実例-Ｃ／カムトリム型(3AT)

■　テンプレートのポイント

■流用設計と自動設計
 テンプレートの作成を進めていく中で、一番重要なポイントは、自動設計との区別です。

■テンプレートとは
 　”3次元設計のスゝメ特集”2009春号は ”テンプレートとは何か”について、掲載します。本号と併せて、ご閲覧ください。

■　”テンプレートを利用したプレス金型設計”に関するご意見

ご意見ご要望をお待ちしています。

※掲載のデータは、”3次元プレス金型設計支援パッケージ”　により、金型製造業者様向けにご提供したものです。
