プレス金型 3次元設計による設計作業の効率UP、省力化のカギを握るのは、既存データの流用です。

このページでは、3次元プレス金型設計 ”作業の省力化に向けて” テンプレート(雛形)を利用した設計事例を、ご紹介します。

※ページ更新「F5」を押して、アニメーション画像の同期を行って頂くと、より見やすくなります。同期しない場合は、この操作を、2,3度繰り返し行ってください。
プレス金型設計/エムズ株式会社

テンプレートを使う理由 メリット

□ 設計スピードが向上します。
 >> 汎用テンプレートでは約50%。専用テンプレートではそれ以上の効果が期待できます。
□ 設計品質が安定します。
 >> テンプレートは、技術の有形資産物です。フィードバックの蓄積と活用がリアルに行えます。
□ 型サイズが小さくなります。
 >> すき間や位置、大きさの標準化。ムリな大きさ、無駄な大きさが無くなります。

 安定した品質とスピードが確保できます。総じて、金型製作のコストと工期が減少します。

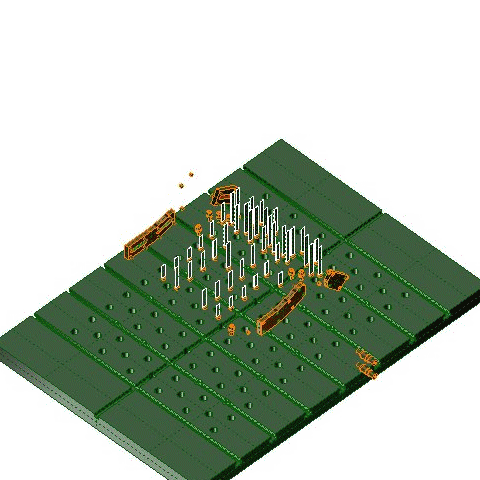

プレス金型設計 テンプレート(雛形) 事例-1

※画像をクリックすると、拡大してご覧頂けます。
※本事例の省力化率は、一からの設計と比べ、50%以上です。
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>M's,inc. エムズ株式会社

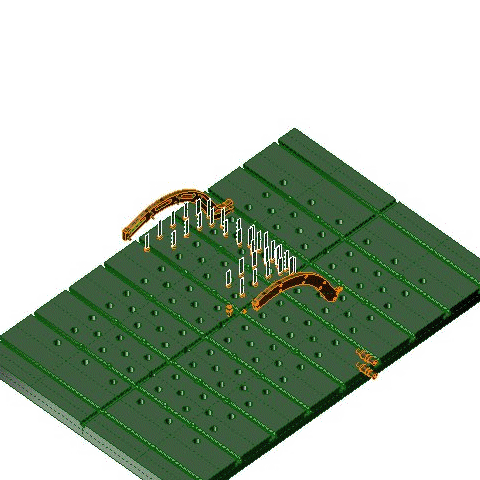

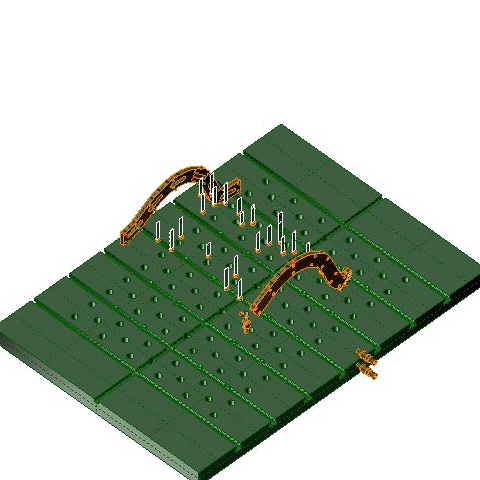

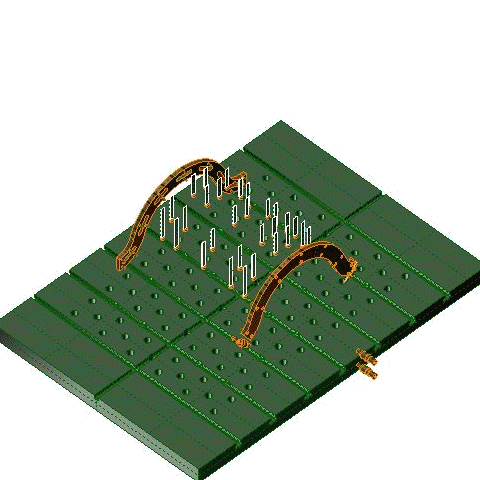

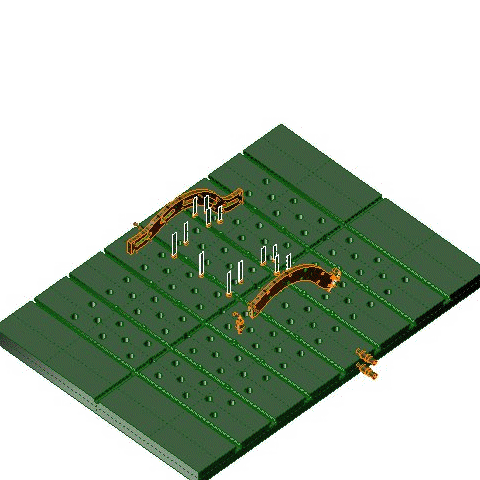

テンプレート/ ドロー型(6AA)

ドロー型/ テンプレート(雛形)を使用した設計 事例-1

※画像をクリックすると、拡大してご覧頂けます。
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>
M's,inc. エムズ株式会社
実例-A/ドロー型(2CN)
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>
M's,inc. エムズ株式会社
実例-B/ドロー型(6ZN)
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>
M's,inc. エムズ株式会社
実例-C/ドロー型(3AT)

プレス金型設計 テンプレート(雛形) 事例-2

※画像をクリックすると、拡大してご覧頂けます。
※本事例の省力化率は、一からの設計と比べ、約50%です。
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>M's,inc. エムズ株式会社

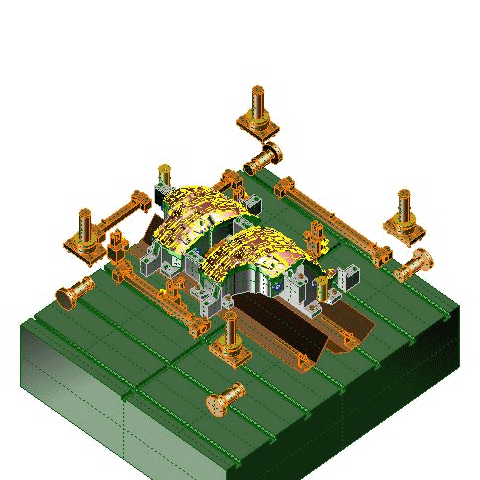

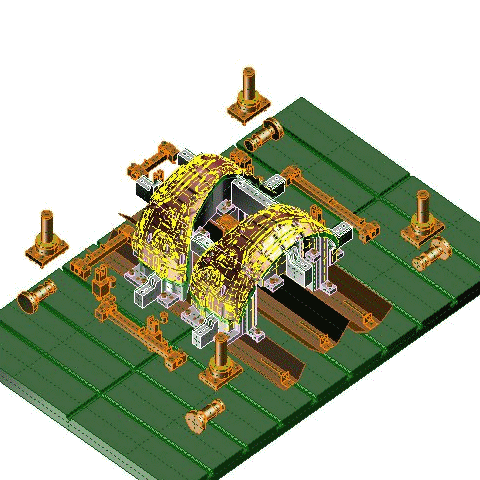

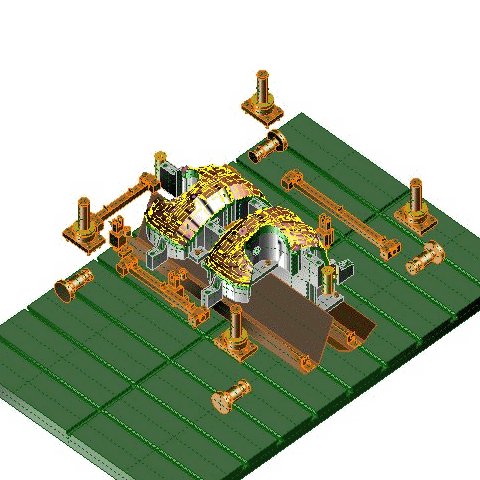

テンプレート/ カムトリム型(6AA)

カムトリム型/ テンプレート(雛形)を使用した設計 事例-2

※画像をクリックすると、拡大してご覧頂けます。
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>
M's,inc. エムズ株式会社
実例-A/カムトリム型(2CN)
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>
M's,inc. エムズ株式会社
実例-B/カムトリム型(6ZN)
パラメトリック プレス金型 設計 テンプレート(雛形)事例<br>
M's,inc. エムズ株式会社
実例-C/カムトリム型(3AT)
